ПРАКТИЧЕСКИЕ СХЕМЫ ВЫСОКОКАЧЕСТВЕННОГО ЗВУКОВОСПРОИЗВЕДЕНИЯ

ШУМОПОДАВИТЕЛИ


При прослушивании программ нередко при малых уровнях сигнала, и особенно в паузах музыкального произведения, заметен мешающий шум. Для расширения динамического диапазона и уменьшения шумов при воспроизвединии конструкторы создают различные системы шумоподавления. Известные си« стемы шумоподавления можно разделить на два вида. К первому относятся системы с однократным воздействием на сигнал, т, е. работающие только при воспроизведении, к второму — требующие предварительной обработки сигнала ори записи и последующем воздействии при воспроизведении.

К шумоподавителям первого вида относятся устройства понижения шума в паузах, так называемые пороговые шумоподавители, и устройства с исполь­зованием управляемых фильтров — динамические шумоподавители. Типичны­ми их представителями являются пороговый шумоподавитель NFD фирмы Panasonic и шумоподавитель DNL, предложенный фирмой Philips [10]. К ним же относится также эффективная отечественная система динамического шумо­понижения «Маяк» [11]. Основной недостаток этих устройств — частичное по­давление полезного сигнала — связан с принципом их работы.

Наиболее эффективными, но и более сложными, являются компаидерные ус­тройства, относящиеся к второму виду систем шумоподавления. Это, применя­емые в бытовой звукотехнике, системы Dolby (А, В, С), ANRS High Come и др. [12]. Они позволяют значительно снизить шум без ущерба для исходного сигнала. Но из-за того, что в случае их применения необходима двухкратная обработка сигнала, такие системы, как правило, используют в устройствах маг­нитной записи.

В усилителях 34 целесообразно применять шумоподавители первого вида — пороговые и динамические. В простейшем же случае для понижения шума ог­раничивают полосу пропускания ФНЧ (с частотой среза 5 ...7 кГц) и регуля­тором тембра. Так как шумоподавитель вносит заметный вклад в нелиней­ные искажения всего усилительного тракта и ухудшает его динамические ха­рактеристики, то при воспроизведении звуковых программ с качественных но­сителей информации шумоподавитель следует исключать из тракта прохожде­ния сигнала.
Для этого в усилителе предусматривают специальный переключа­тель (S6 на рис. 1).

Далее приводятся описания двух простых шумоподавителей для исполь­зования в усилителях 34. Однако применение этого узла в высококачествен­ном усилителе 34 не обязательно.

Динамический шумоподавитель на основе управляемого фильтра. Уста­новлено, что спектр музыкальных сигналов зависит от их громкости таким об­разом, что с уменьшением громкости относительное содержание высокочастот­ных составляющих в сигнале уменьшается. Это дает возможность существенно ослабить уровень высокочастотных шумов за счет управляемого ограничения полосы усилителя в паузах и при малых уровнях сигнала. На управляемом из­менении частотной характеристики тракта звуковоспроизведения основан прин­цип работы динамических шумоподавителей (принцип динамической фильтра­ции).

Основные технические характеристики динамического шумоподавителя:

Номинальное входное напряжение...... 0,8 В

Максимальное входное напряжение...... SB

Перегрузочная способность, не менее..... 20 дБ

Коэффициент передачи на частоте 1 кГц .... 1



Крутизна спада АЧХ в полосе подавления . . . . 10 дБ на октаву

Полоса частот (на уровне — 3 дБ) ...... 20 ... 20 000 Гц

Коэффициент гармоник, не более...... 0,2%

Входное сопротивление......... 100 кОм

Напряжение питания..........±15В

Ток потребления...........10 мА

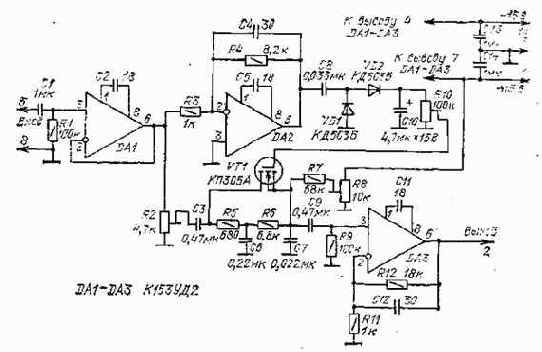

Рис. 45. Принципиальная схема динамического шумоподавителя на основе управ­ляемого фильтра

Схема этого шумоподавителя приведена на рис. 45. Основным узлом здесь является управляемый ФНЧ, частота среза которого изменяется в широ­ком диапазоне частот от 1 до 20 кГц. Фильтр состоит из элементов R5, R5, С6, С7 и VT1. Управляющее напряжение поступает на затвор транзистора VTI с резистора R10 из выпрямительного каскада на элементах DA2, VD1, VD2. Необходимый коэффициент передачи устройства и согласование с остальными каскадами усилителя обеспечивают элементы DAI, DA3.

Шумоподавитель собран на унифицированной монтажной плате (см.


рис. 32). В нем использованы резисторы МЛТ-0,25, СПЗ-22, конденсаторы КМ-5, КМ-6, К53-1. Вместо указанных на схеме можно использовать другие ОУ, например, К153УД1, К140УД7 со своими цепями коррекции.

При настройке шумоподавителя потребуется стабилизированный двухполяр-ный источник питания напряжением ±15 В и током не менее 25 мА. Ее про­изводят в следующем порядке. К выходу шумоподавителя подключают милли­вольтметр переменного тока. Движки всех переменных резисторов должны на­ходиться в нижнем по схеме положении. На вход шумоподавителя подают си­нусоидальный сигнал частотой 5 кГц и уровнем 0,8 В (действующее значение). Резистором R2 устанавливают выходное напряжение около 0,8 В. Подстраивая резистор R8, уменьшают выходной сигнал на 25 дБ (около 45 мВ). Затем ре­зистором R10 увеличивают сигнал на выходе таким образом, чтобы его уровень был на 3 дБ ниже по отношению к 0,8 В (около 0,57 В). На этом налажи­вание шумоподавителя заканчивается.

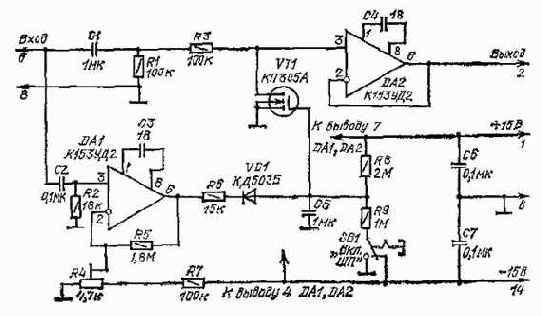

Пороговый шумоподавитель на микросхемах. Работа пороговых шумопода-вителей основана на принципе автоматического уменьшения усиления в тракте воспроизведения в паузах, когда шумы проявляются наиболее сильно. Для оп­ределения паузы используется различие уровней сигнала и шума. Порог сраба­тывания обычно устанавливают вручную таким, чтобы уменьшение шума не сопровождалось заметным снижением уровня слабых сигналов.

Основные технические характеристики порогового шумоподавителя, выпол­ненного на микросхемах:

Номинальное входное напряжение....... 0,8 В

Максимальное входное напряжение....... 8В

Перегрузочная способность, не менее ...... 20 дБ

Коэффициент передачи на частоте 1 кГц..... 1

Интервал регулировки порога срабатывания .... — 40... — 20 дБ

Коэффициент гармоник.......... 0,2%

Входное сопротивление .......... 100 кОм

Напряжение питания........... ±15 В

Ток потребления............ 15 мА
