ПРАКТИЧЕСКИЕ СХЕМЫ ВЫСОКОКАЧЕСТВЕННОГО ЗВУКОВОСПРОИЗВЕДЕНИЯ

Принципиальная схема корректора на дискретных элементах по схемо­технике ОУ


При испытаниях усилителя следует использовать двухполярный стабилизи­рованный источник питания с выходным напряжением ±15 В. Если монтаж выполнен правильно и элементы исправны, устройство работает без настройки и обеспечивает приведенные характеристики.

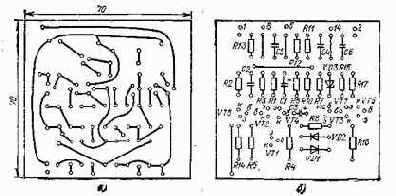

Рис. 28. Печатная (а) и монтажная (б) платы корректора на дискретных элемен­тах по схемотехнике ОУ

Высококачественный корректор на усилителе с параллельной обратной связью. Известно, что применение параллельной обратной связи по напряже­нию формирует источник напряжения (выходное полное сопротивление кото­рого близко к нулю). Это позволяет строить усилитель с хорошими нагрузоч­ными характеристиками. Следует отметить, что усилитель с параллельной ОС также имеет лучшую, по сравнению с последовательной, переходную характе­ристику. Корректоры, построенные на базе усилителей с параллельной ОС, при простых схемных решениях позволяют получить довольно высокие техни­ческие характеристики.

Высококачественный корректор на усилителе с параллельной обратной связью имеет следующие основные технические характеристики:

Максимальное входное напряжение . ....... 40 мВ

Максимальное выходное напряжение........ 4В

Перегрузочная способность .......... 24 дБ

Коэффициент усиления на частоте 1 кГц....... 100

Отклонение АЧХ от стандартной......... ±0,5 дБ

Отношение сигнал-шум (невзвешенное) . . . . . . . 70 дБ

Коэффициент гармоник, не более ......... 0,01%

Напряжение питания............ ±15 В

Ток потребления.............. 10 мА

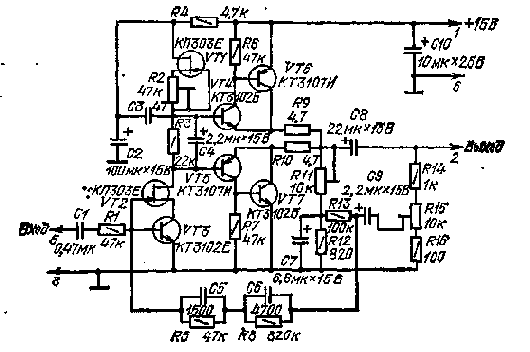

На рис. 29 приведена схема этого корректора. Он состоит из входного кас­када на транзисторах VT1 — VT3 и двухтактного выходного каскада (транзи­сторы VT4 — VT7), работающего в режиме А. Входной каскад для получения максимального усиления выполнен по каскодной схеме на транзисторах VT2, VT3, с источником тока на полевом транзис­торе VT1 в качестве его нагрузки. Усиление такого каскада на частоте 100 Гц составляет около 50 000, что дает возможность вводить глубокую ООС, умень­шающую искажение сигнала. Для согласования с нагрузкой используется двухтактный выходной каскад (транзисторы VT4, VT6 и VT5, VT7). Выходная мощность каскада оказывается достаточной для непосредственного подключения головных телефонов. В данном случае в качестве нагрузки можно использовать высокоомные головные телефоны, например, ТДС-5. В этом случае уровень громкости регулируют резистором R15. Необходимую частотную характеристику формируют цепи R5C5 и R8C6.
