ПРАКТИЧЕСКИЕ СХЕМЫ ВЫСОКОКАЧЕСТВЕННОГО ЗВУКОВОСПРОИЗВЕДЕНИЯ

ОБЩИЕ СВЕДЕНИЯ

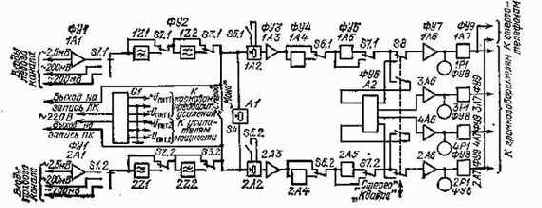

Современные усилители, применяемые для высококачественного зву­ковоспроизведения, представляют собой сложное радиоэлектронное устройство, состоящее из последовательно включенных функционально завершенных узлов. Структурную схему современного усилителя высококачественного звуковоспро­изведения (УВЗ) можно представить в виде совокупности различных модулей, представляющих собой функционально законченные части усилительного уст­ройства (рис. 1). К ним относятся селекторы входных сигналов, предусилите-лн-корректоры, микрофонные усилители, фильтры, регуляторы громкости и ба­ланса, шумоподавители, регуляторы тембра, квадрапреобразователи, усилители мощности, источники питания и различные узлы автоматики. В дальнейшем эти модули условимся называть функциональными узлами (ФУ). Они обеспечи­вают селекцию сигналов многих первичных источников (микрофонов, электро­фонов, магнитофонов, тюнеров и т. п.), корректируют частотные характеристи­ки отдельных источников звуковых сигналов, нормируют уровни сигналов, от­деляют полезный сигнал от сопутствующих мешающих составляющих, регули­руют уровень и тембр звука, усиливают мощность сигналов, а также выполня­ют ряд других функций.
